最近这些年，制造业正在悄悄发生变化，家电、新能源等行业，都从过去大批量标准化生产，转向了多品种柔性制造。环形导轨输送线，凭借节约厂房空间、工装板能够自动回流这些实打实的优势，定制需求也随之水涨船高。
但是，环形线可不是把直线轨道简单弯个圈就能直接用那么简单。转弯半径把控、传动张紧调节、工装板定位，每一处都比普通直线输送线的技术门槛高不少。尤其是不少做汽车零部件、3C电子、家电和新能源的工厂，产线会碰到U型折返、双层环形、多机型混线生产这类需求，如果前期选型考虑不周，很容易设备到手才发现不匹配，白白耽误生产节拍。今天我们就结合Vitrans环形导轨输送系统，分析链条、皮带两种主流方案的实际特点，再展开说清布局和选型思路，给工艺和采购朋友做个参考了解。

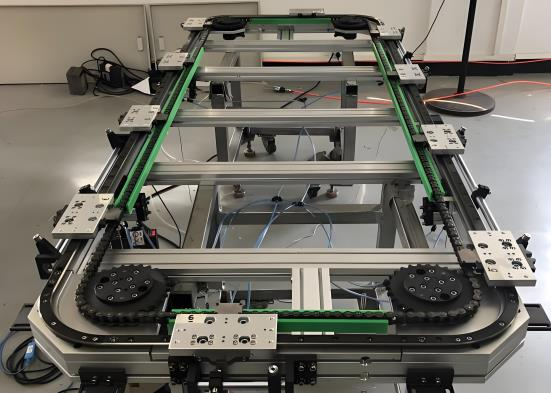

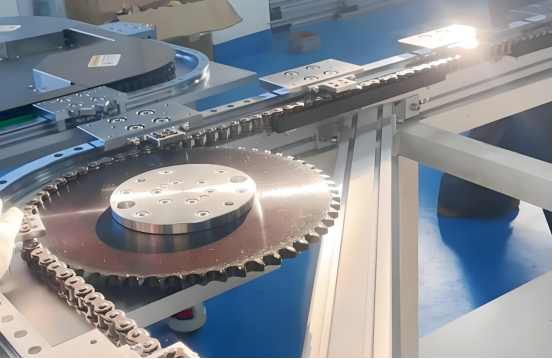

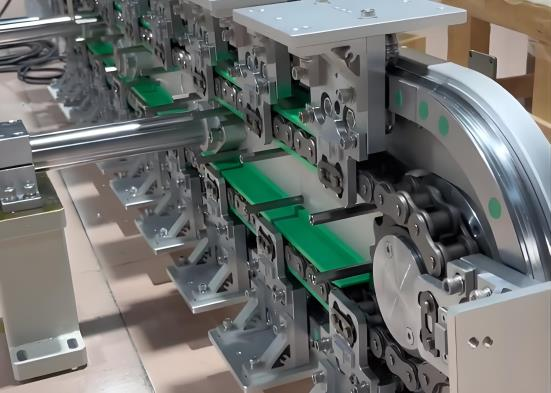

01链式环形导轨输送线
链条传动更偏向长距离、中高负载的工况，玮创这套链条式线体最长可以做到80米，整体刚性表现很不错，比较适合偏重工件的循环输送。
说到精度，搭配定位机构的前提下，重复定位精度可以达到±0.05mm，应对装配、螺栓拧紧这类对精度有要求的工序，完全够用。
节拍方面，滑块移动、二次定位都有成熟参数兜底，足以扛住大批量流水线不间断作业。单滑块最高负载能够到50kg，机构强度过硬，就算工位上存在一定的外部冲击，也能从容应对。
整套系统走的是模块化思路，圆弧导轨和直轨自由拼接，卧式、立式安装都支持，多工位布局的自由度很高。维护上也比较省心，链节做了耐磨特殊处理，支持分段拆装，不用整条线全部拆解维修，能大大压缩停机时间。 得益于标准化模块，它的设计周期更短，放到长距离产线当中，综合成本的优势会更加明显。
实际应用：常见于汽车零部件装配、新能源锂电池PACK产线、家电大件输送，还有包装日化这类中重载循环生产线。
02皮带式环形导轨输送线
同步带皮带款，更适合轻载洁净场景，也是无尘车间里相当受欢迎的一套方案。
它最大的亮点就是洁净免维护，运行过程几乎没有油污粉尘，能够满足ISO洁净车间相关标准，日常基本不用润滑打理。不管直段还是圆弧段，驱动力输出都比较均匀，滑块间距可在1003000mm区间灵活调整。
模块化组件上手友好，安装调试不算复杂，后期产线想要改造扩容，改动起来也方便，间接压低了后期使用成本。经过精磨的导轨配合V型滚轮，运行起来高速又安静。只要配上定位机构，重复定位精度同样可达±0.05mm，足够应付各类精密装配与检测工作。
适用场景：3C电子、半导体耗材、医疗、食品包装以及小家电装配，像检测、贴膜、打标、组装分选这类工序都可以适配。
03环形导轨布局形式的不同分类
结合厂房面积和工艺诉求，环形导轨一般有这几种布局可以参考：
l立式环形导轨占地大概只有水平线体的1/3，如果车间场地紧张，或是有洁净生产要求，不妨可以考虑它，轻松实现立体产线布局。
l椭圆链式环形导轨采用链条传动，负载能力和运行平稳性兼顾，圆弧直径覆盖1591501mm，多用于中等负载的装配、检测产线。
l矩形环形导轨长直轨道搭配重载加强结构，工位排布整齐，比较适合动力电池堆叠、汽车重型零部件装配这类工况。
04怎样挑到适配又经济的环形导轨？
选环形导轨，只盯着报价很容易踩坑。最好结合产线用途、车间实际工况综合权衡。在确认型号前，建议梳理清楚这10项关键条件：
1.载具实际载重量
2.是否存在偏载、扭矩问题
3.工位有无顶升、冲压等外部作用力
4.相邻滑块的中心距
5.产线需要的运行速度与节拍
6.工装、工件外形尺寸
7.现场厂房空间限制
8.计划选用的圆弧导轨直径
9.产线的定位精度要求
10.车间工况，比如高温、多尘、无尘环境等
Vitrans会基于这些信息输出专属方案，尽量避免出现性能过剩或是能力不够的情况，把设备投入控制在合理范围。
最后
产线自动化升级，选对环形导轨可以说是重中之重。如今国产替代的大环境下，其实不必一味追捧高价进口设备。
就拿Vitrans环形导轨输送系统来说，国产设备同样能兼顾品质、交付周期和本地化售后。前期投入可控，设备运行稳定，减少意外停机带来的损耗，算得上柔性产线降本增效一个不错的选择。
